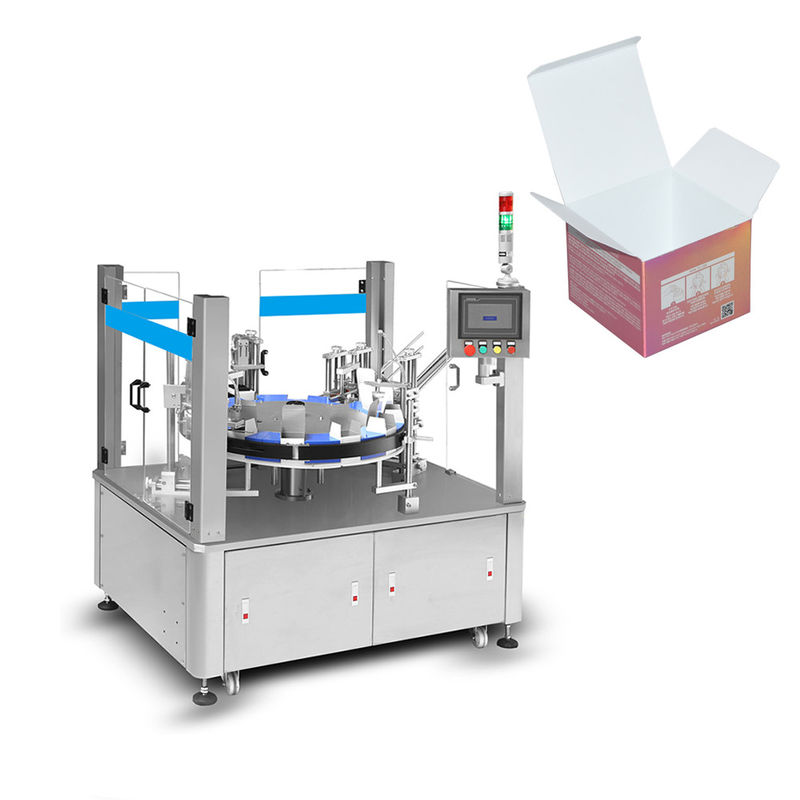

De halfautomatische kartonnerende machine is verdeeld in: karton openingsmechanisme, het automatische vervoeren en plaatsend mechanisme, gekartonneerd product mechanisme vervoeren, heet de machinespuitpistool van de smeltingslijm, en automatisch doos verzegelend mechanisme die. Het materiaal is geschikt voor het automatische het kartonneren en het verzegelen proces van kartonproducten.
Eigenschappen
1. De manipulator grijpt automatisch het karton, en na het openen van het karton in de lucht, zal het in de automatische transportband vallen.
2. De transportband vervoerden automatisch de kartonproducten, en verzegelt aanvankelijk één eind van het karton.
3. Het kartonnerende mechanisme duwt automatisch het product in het karton.
4. Het automatische bespuiten van hete smeltingslijm op beide einden van het karton tijdens het vervoer van de transportband.
5. Het automatische het vouwen doos drukken
het werk principe
Het halfautomatische kartonnerende machinevoer is over het algemeen verdeeld in drie ingangen: de handingang, de ingang van de geneeskundefles en de de doosingang van het machinepakket. Het volledige proces van machine-pak doos het voeden aan verpakking het vormen kan ruwweg in vier stadia worden verdeeld: het unboxing, het openen, het vullen, en het sluiten. Na de het leegmaken actie, daalt het naar de belangrijkste lijn van de doos. Een gidsspoor wordt gebruikt om het karton te bevestigen en een duwplaat wordt gebruikt om het karton te openen. Tegelijkertijd, zal er twee voorwaarts-beweegbare klinken toenemend van onderaan, van de voor en achterrichtingen zijn. Blokkeer de kanten van het karton, open de doos bij een rechte hoek en verplaats het vooruit naar het vullende gebied. Na het invullen van het vullende gebied, zal het mechanisme van de machine de oren in de linker en juiste gidssporen, vouwen en zal dan de het sluiten actie uitvoeren. Het pre-sluit mechanisme zal eerst de tong van de doos buigen, en dan duwt een duwplaat het deksel om te buigen zodat de tong in de doos wordt opgenomen en het slot wordt vastgemaakt. De het sluiten actie is een kritieke actie, en de kwaliteit van voltooiing heeft een om met de structuur van het karton en de nauwkeurigheid van de machineaanpassing te doen.
Hoofd Technische Gegevens:
| Model |
Zh-50 |
| Verpakkingssnelheid |
30-60 kartons/min |
| De waaier van de kartongrootte |
L (40 - 100) mm×W (12-60) mm×H (12-60) mm |
| De vereisten van het kartongram |
250-350g/m3 |
| Motormacht |
1.5KW |
| Voeding |
380V in drie stadia 50Hz |
| Machinelawaai |
≤80dB |
| Luchtdruk |
0.5-0.8 Mpa |
| Luchtconsumptie |
150L/min |
| Afmeting |
1100×1500×1900 mm |
| Gewicht |
250Kg |
Kartonnerende machineeigenschappen
· De multifunctionele het in dozen doen verrichtingen, worden allerlei complexe het in dozen doen taken tegelijkertijd voltooid;
· Het neemt geen ruimte op en oefent een grote functie uit;
· Geleidelijke beweging, dubbel-vacuümzuignaptype doos nemen, snelle snelheid en hoge stabiliteit die;
· Facultatieve het aantalprinter van de datumpartij en handtoevoegingsapparaat;
· PLC controle, het beeldscherm van de foutenverwijdering, gemakkelijk te werken;
· Het het centimeter voor centimeter verplaatsen zich apparaat van de machine laat het materiaal toe om willekeurig worden bewogen, dat voor het aanpassen dozen van diverse specificaties geschikt is.
